连续冷却结晶器-DTB型

技术原理

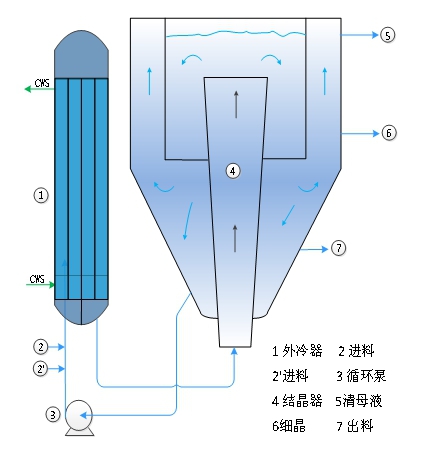

DTB形式的冷却连续结晶器属于晶浆循环型,其从结晶器底部取出含固浆料送外置换热器换热降温,溶液的过饱和度是系统关键控制因素,其依靠循环泵和换热器实现,连续结晶器内不设需搅拌。

结晶器内设环形隔板,可以把结晶器分成结晶和澄清功能区。在澄清区采出细晶通过采取措施进行消除,采出澄清母液用以调配合适的晶浆含固比。连续冷却结晶器-DTB型

工艺特点

结晶过程连续化、操作简单、劳动强度低。

连续结晶器占地小、安装高度低,可室外安装。

DTB结晶器内混浆循环,溶液过饱和低。

缺点:外冷型DTB连续结晶器的外置换热器清洗不便。

应用范围

热负荷较小的连续冷却结晶、连续反应结晶工况。


注:DTB形式连续结晶器广泛用于真空冷却结晶器,而很少应用(不推荐应用)于本案中的间壁换热连续冷却结晶。
      本案仅为了说明DTB结晶器应用于间壁换热连续结晶工艺中的原理。

连续冷却结晶器常用OSLO结构:连续冷却结晶器-OSLO型
