MVR蒸发器工作原理详解

时间 2020-01-06

MVR蒸发器工作原理详解

很多正在使用多效蒸发器或有计划采购蒸发器的朋友听说MVR蒸发器能耗消耗特别低,但是对MVR蒸发器原理尤其节能原理却是一头雾水。河北金坦小编将MVR蒸发器原理图奉上(右图),以帮助才开始接触MVR蒸发器的朋友更好理解MVR蒸发器的工作原理。

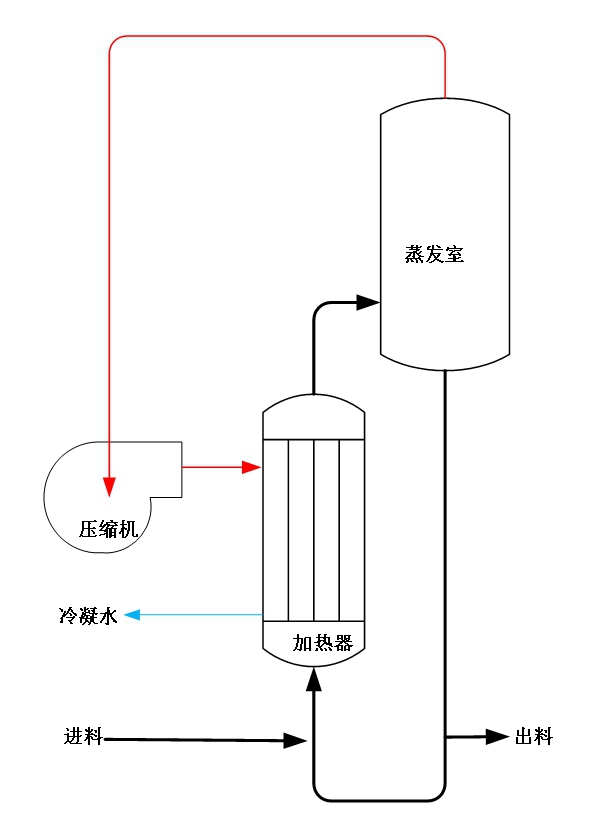

右图展示了MVR蒸发器原理图,从中可见,MVR蒸发器由三大主要部件组成:加热器、蒸发室、压缩机。

加热器是接受热量的场所,水蒸气在加热器一侧冷凝放热,把热量传送给换热器另一侧的物料。

蒸发室(也叫分离室)是MVR蒸发系统物料沸腾汽化的场所,物料在加热器受热后循环至此,然后沸腾汽化,蒸汽从蒸发室排出。

压缩机(蒸汽回收压缩机)是MVR蒸发系统的动力中心,把从蒸发室蒸发出的水蒸汽回收再加压,使得被压缩后的蒸汽饱和温度大于物料的沸点。这样蒸汽就可以被送入加热器对物料进行加热。

在沸点状态下,水蒸汽汽化所消耗的热量几乎相当于水蒸汽冷凝放出的热量,所以蒸汽压缩机对蒸发出的水蒸汽加压后再冷凝放出的热量能够满足另一侧同等量的水的再次汽化,所以能够形成蒸汽自我供给从而形成MVR蒸发器水蒸汽的闭路循环。

从宏观上看,MVR蒸发系统进料是液相,排料也是液相(蒸发结晶场合还有固相),系统无气相产物排出(不凝气带出的蒸汽不计),从进口出口的能量差值就可看出,MVR蒸发系统物料进出口的能差很小,所以其本身也就不需要太大能量供入,这就是MVR蒸发器的节能原理所在。

金坦小编需要指出的是,不是所有的MVR蒸发系统都不需要额外补充蒸汽,恰恰相反,MVR蒸发器适用领域广,物料蒸发工艺要求千差万别,来料温度、蒸发比例要求、出料温度要求等诸多因素影响,绝大多数的MVR蒸发器都需要补充很少量的蒸汽以保证系统热量平衡,有少量的工艺情况需要MVR蒸发系统持续排出少量蒸汽以释放过多的热量保证蒸发系统的热量平衡(比如来料温度高,MVR蒸发系统设计运行温度低的工况)。
