十水碳酸钠连续冷冻结晶器

碳酸钠连续冷冻结晶器系统案例应用于山东某化学有限公司和青海盐湖某化工股份有限公司的水合肼氧化液冷冻结晶过程。

物料背景

水合肼是ADC发泡剂原料,尿素法生产水合肼工艺中,碳酸钠和氯化钠以产物的形式存在于氧化液中。通过低温冷冻结晶器将碳酸钠以Na2CO3▪10H2O形式从溶液中析出,从而达到盐碱分离的目的。通过碳酸钠冷冻结晶器低温结晶,可将水合肼氧化液中碳酸钠浓度降低至3~4%。

碳酸钠具有正向和反向多段溶解度曲线,在温度-2.1~32.1℃范围内结晶产物含有十个结晶水。低于-2.1℃时冰析出,高温结晶时有七水和一水结晶物。

碳酸钠连续冷冻结晶原理

采用OSLO型连续冷冻结晶器,由外置换热器和OSLO结晶器构成。物料由轴流式循环泵驱动,在OSLO结晶器和外置冷却器间循环换热将热量移出。高温含碳酸钠溶液经过简单预冷后由特定位置连续稳定送入结晶器,从结晶器侧面连续采出Na2CO3▪10H2O晶浆过滤。

虽然热的碳酸钠物料在持续向结晶器输送,但因为结晶器在持续不断地向外界移出热量,所以结晶器内能够保持温度恒定在目标结晶温度。

高温碳酸钠溶液送入结晶器后属于快速降温范畴,但因为特殊的连续结晶处理手段,很好的避免了高温溶液快速降温引发的爆发成核事故。

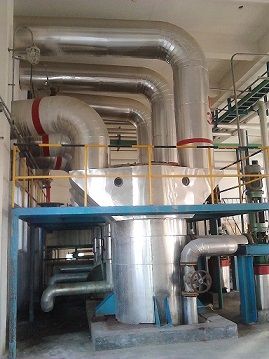

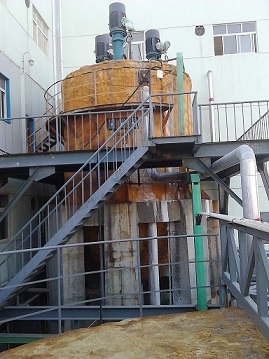

十水碳酸钠连续冷冻结晶器     十水碳酸钠连续冷冻结晶器

碳酸钠连续冷冻结晶器特点

(1)碳酸钠结晶系统流程短,设备少,一台结晶器代替多台间歇结晶罐,占地少,空间利用率高。

(2)碳酸钠结晶系统控制点位少,自控系统简单,但自动化程度高。

(3)碳酸钠结晶系统的结晶罐内无换热面,不结疤。

(4)碳酸钠连续冷冻结晶器的外置冷却器可多台设置,在线清洗。
