DTB结晶器

原理简述

DTB结晶器最常应用于真空型闪发冷却连续结晶器以及蒸发结晶系统,同时反应结晶系统也有所应用。

DTB是Draft Tube Baffled(导流管、挡板)的缩写,意思是带有遮挡板和导流管的结晶器。导流管用以帮助结晶物料完成内部定向循环流动,遮挡板则起到屏蔽晶体的功能,依工艺要求可以取出澄清母液,所以遮挡板并不是必需的,依不同的工艺要求而设。

DTB结晶器的最大特征是中央导流管以及推进式的搅拌。导流管使得DTB结晶器内物料循环时定向流动无死角,不会发生局部过饱和积累,设备体积利用率高。低转速推进式的搅拌配以导流管,最大限度的避免了径向流,能够让所有溶液都有均等机会达到液面获取过饱和。所以DTB结晶器和其它结晶器相比,母液具有较低的过饱和程度,同时流体运动均匀,内阻力小,动力消耗很低。

DTB结晶器优点明显,操作弹性较大,产品粒度均匀。但是DTB结晶器无法应对以培养大颗粒为目的结晶生产。

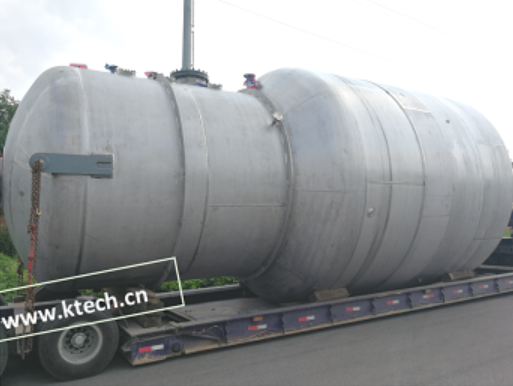

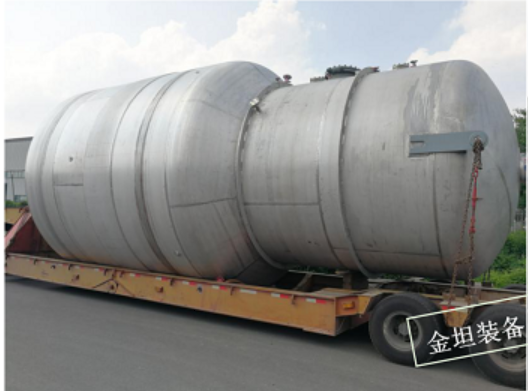

DTB结晶器DTB结晶器


DTB结晶器和加热器联用时组成蒸发结晶器(图一),单独使用时配以真空系统则是真空闪发降温冷却结晶系统。有时我们会为真空冷却型DTB结晶器配套用以消除细晶的加热器(图二)。


结构示意

DTB结晶器

DTB结晶器特性

如上所述,DTB蒸发结晶器中的遮挡板是非必需的,只有当工艺有独立采出母液需求时才会有用,例如金坦公司的混盐分离提纯系统

典型的DTB结晶器结构被广泛应用于真空冷却结晶系统中,其具有诸多明显的优点:

轴流式的内循环搅拌配合导流筒获得了超高搅拌效率。

以最短流程获得的混合分散效果,内阻力小,动力消耗极低。

全混型的循环模式,晶浆浓度均匀,过饱和消除充分。

超大内循环量,且循环量可调,容易量化,过饱和控制方便。
