真空冷却结晶器-DTB结晶器

技术原理

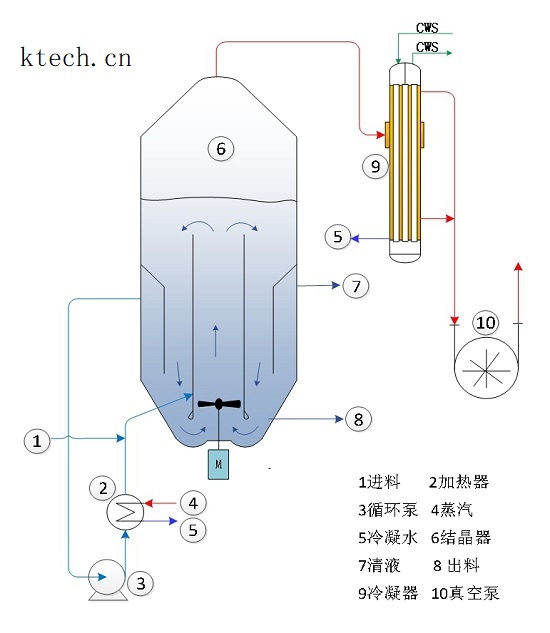

DTB是Draft Tube Baffled(导流管、挡板)的缩写,亦称遮导式结晶器,用于真空闪蒸降温连续结晶器,亦可用作蒸发结晶的蒸发室。

DTB结晶器用于蒸发器的蒸发分离室时无需内搅拌,循环过程通过外置循环泵完成,结构与图示有所不同。DTB结晶器用于蒸发分离室通常是为了利用其环隙空间采出母液,用以调节蒸发器固液比或获得母液,亦或用以消除细晶。

DTB结晶器的真正优势体现在应用于真空闪蒸降温连续结晶器系统内,DTB连续结晶器内物料循环动力来源于内置于导流管的推进式搅拌桨,结晶区循环阻力很小,同时导流管的使用又提高了循环效率,使得DTB连续结晶系统循环驱动功率很低。

DTB结晶器内挡板形成的环隙结构,把连续结晶器隔成了晶体生长和澄清溢流两个功能区,依工艺需要从澄清溢流区采出结晶母液。

DTB连续结晶器过饱和产生的动力是物料负压条件下沸腾带走热量而产生的温度降低,同时变频调速技术让我们能够方便地调控溶液的过饱和程度,以使连续结晶器内溶液过饱和始终处于结晶介稳区范围内。过饱和是影响晶体生长速率和成核速率的重要因素之一。

依工艺需要,结晶器底部可设淘洗腿,通过反冲母液可把细晶重新反冲漂浮进结晶区,大颗粒产品从淘洗腿采出。

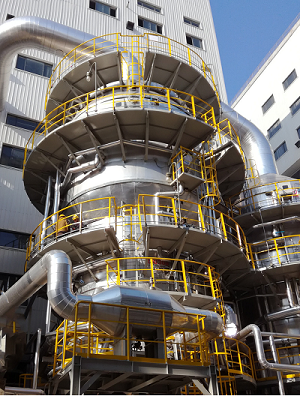

    真空冷却结晶器-DTB结晶器      真空冷却结晶器-DTB结晶器

工艺特点

通过真空闪蒸形式降温,无换热面,无结垢堵管之忧。

连续结晶系统占地小,可室外安装,无接触物料的换热器,投资低。

DTB连续结晶器产能弹性大,产品粒度均匀,外观形貌佳。

应用范围

晶体颗粒度较好,有一定硬度,母液粘度不高,通过真空可达目标温度的结晶场合。如:硝酸钾、磷酸钠、磷酸二氢钾、氯化铵、硼酸、草酸钠、乙酸钠、氨基酸、天门冬氨酸...
