一、氯化亚铁连续冷冻结晶器原理

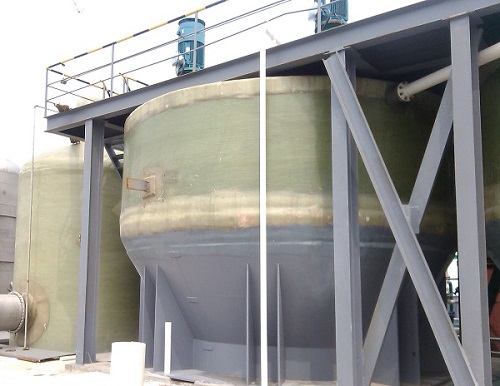

氯化亚铁冷冻结晶器采用OSLO冷冻连续结晶器,通过外置换热器进行热量移出。换热器是结晶器产生过饱和的功能区,结晶器罐内是溶液释放过饱和并培养晶体的功能区。氯化亚铁在结晶罐内持续生长并不断被采出过滤。结晶器内无搅拌,物料的循环和运动均通过循环泵来完成。
OSLO结晶器可实现很低的成核速率,晶体在悬浮状态下连续生长,较易得到大粒径氯化亚铁晶体。
二、冷冻结晶器和换热器间物料走向
通过把结晶器上部澄清母液连续送至外置换热器降温以获得过饱和浓度,然后送回结晶器罐内的晶体悬浮床层区,过饱和溶液从下至上穿过晶体床层的过程中,氯化亚铁溶液的过饱和逐渐消除,晶体逐步长大。OSLO连续结晶器内上行母液对晶体有淘洗分级作用,大颗粒晶体下降,小颗粒晶体上浮,从而大颗粒晶体被优先采出过滤,小颗粒晶体滞留并继续生长。
三、氯化亚铁连续结晶器特点
(1)氯化亚铁溶液含高浓度盐酸,结晶器接触物料材质均采用非金属材质。
(2)氯化亚铁结晶工艺为换热形式的降温结晶,结晶器采用OSLO型冷冻结晶器,配外置石墨换热器。
(3)氯化亚铁溶液进结晶器前通过预冷器进行充分预冷。
(4)结晶器连续进料,连续出料,外置换热器切换洗涤不停车。
